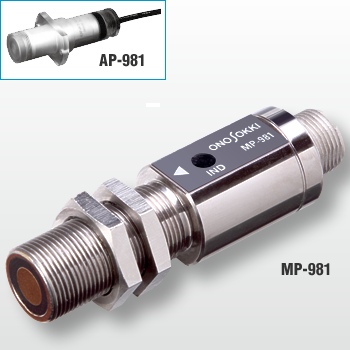

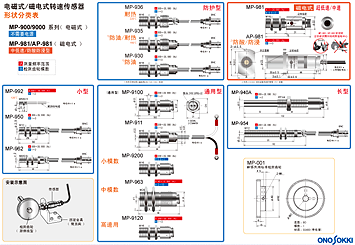

MP-981/AP-981

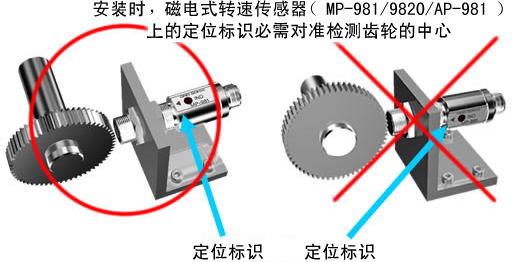

本公司產品有如下規格
| 齒輪形狀 | 相當于漸開線齒輪 |
|---|---|
| 模數 | 0.5 ～ 3 （MP-981）、1 ～ 3 （AP-981） |
| 齒寬 | 3 mm以上 |
| 材質 | 強磁性材料（例：S20C、SS400等，均為日本規格） |
如圖所示，檢測距離與配套使用的檢測齒輪的模數相關，模數越大可以有效檢測的距離越長。
另外，檢測距離還與溫度有關，如果測量環境的溫度變化比較大時，應盡量縮小檢測距離。上圖的檢測可能范圍內，輸出信號的波形占空比為50 %± 20 %以內。
| MP-981 | AP-981 | |
|---|---|---|
| 檢測方法 | 磁阻元件及磁性體齒輪 | 磁阻元件及磁性體齒輪 |
| 檢測齒輪 | 強磁體（S20C，SS400等）， 模數 0.5 ～ 3，齒寬 3 mm 以上 |
強磁體（S20C，SS400等）， 模數1 ～ 3，齒寬3 mm 以上 |
| 檢測距離 | 取決于齒輪的模數 | 取決于齒輪的模數 |
| 量程 | 1 Hz ～ 20 kHz | 1 Hz ～ 20 kHz |
| 輸出方式 | 浮式接地 | 浮式接地 |
| 輸出信號 | 方形波 “ Hi” 電平
：＋（5±0.5）V以內、 “Lo” 電平：＋0.5 V以下 |
方形波 “ Hi” 電平
：＋（5±0.5）V以內、 “Lo” 電平：＋0.5 V以下 |
| 輸出阻抗 | 約330Ω | 約330Ω |
| 適用轉速表 | TM-3100系列，TM5100 等 | |
| 電 源 | DC 12±2 V，約 40 mA | |
| 保護電路 | 電源極性保護 | |
| 使用溫度范圍 | －10 ℃～＋70 ℃ | －10 ℃～＋70 ℃ －10 ℃～＋50 ℃（在10 ％硝酸霧氣中） |
| 耐電壓 | DC 250 V | |
| 耐振動 | 1.2mmp-p，30 Hz，1小時，X，Y，Z各方向 （通電時） | |
| 耐沖擊 | 490 m/s2，X，Y，Z方向3轉 （不通電的時候） | |
| 重 量 | 約 80 g（包括兩個安裝螺母） | 約 130 g（包括信號線） |
| 信號線 | 別售（30 m以下，MX-7100/8100系列連接電纜使用時） | 耐硝酸信號線1.9 m，內置抽拉式 |
| 備 注 | ---- | 外形材質為聚碳酸酯，防水型，相應于防水型JIS C0920保護等級IPX7。耐酸型硝酸霧狀氣氛中可以使用。 |
* 60 P/R 的檢測齒輪使用時，相應于轉速20,000 r/min 的檢測頻率為20 kHz。
MX-7105（一端緊壓片端子，一端R03端子） 5 m
MX-7110（一端緊壓片端子，一端R03端子） 10 m
MX-7115（一端緊壓片端子，一端R03端子） 15 m
MX-7120（一端緊壓片端子，一端R03端子） 20 m
MX-8105（兩端R03端子） 5 m
MX-8110（兩端R03端子） 10 m
MX-8115（兩端R03端子） 15 m
MX-8120（兩端R03端子） 20 m
●為了提高性能，可能不經預告而變更外形及規格，請諒解。
